跟著移動網絡無線覆蓋的不斷增強，基站和機房建造規劃日益擴展。站點用電信息辦理和環境監控作業日益深重，完成無人值守、會集化、自動化的基站和機房保護辦理將變成一個必然趨勢；基站及機房的監控系統是其保護辦理的重要支撐和東西，已變成基站和機房建造中的根本配套需求，引入功用完全、智能化的新一代基站及機房監控系統，關于以下疑問的處理有著重要的含義：

1、當前移動基站遍及沒有裝備用電信息收集監控設備，用電量、用電負荷剖析和電力毛病信息無法及時把握并作出敏捷反響。

2、當前移動基站的遠程監控只要根本的設備運轉狀況監控，對設備運轉環境信息（溫度、濕度、火災等）無法及時了解并作出有用反響。

3、缺少對機房設備遠程操控的有用手段，空調等環境動力設備長時間運轉，造成電能的極大浪費。

4、農村、郊區等偏遠地區基站設備失竊嚴峻，現有系統不能有用預警。

廈門宇能科技有限公司對于以上機房和基站在遠程辦理中遇到的種種疑問，聯系宇能YN4000系列無線遠程監控終端，使用中國移動GPRS無線資本優勢，推出了“移動通訊機房/基站用電信息收集和環境智能監控系統”。有用處理了移動基站用電信息收集剖析、電力毛病報警、環境信息收集報警、防盜報警、現場設備遠程操控等眾多難題，為移動基站遠程會集辦理供給了全部的處理方案。有用提高電信公司網絡運營質量和服務質量，下降運營本錢，真實完成了機房的無人職守。

二、系統構成

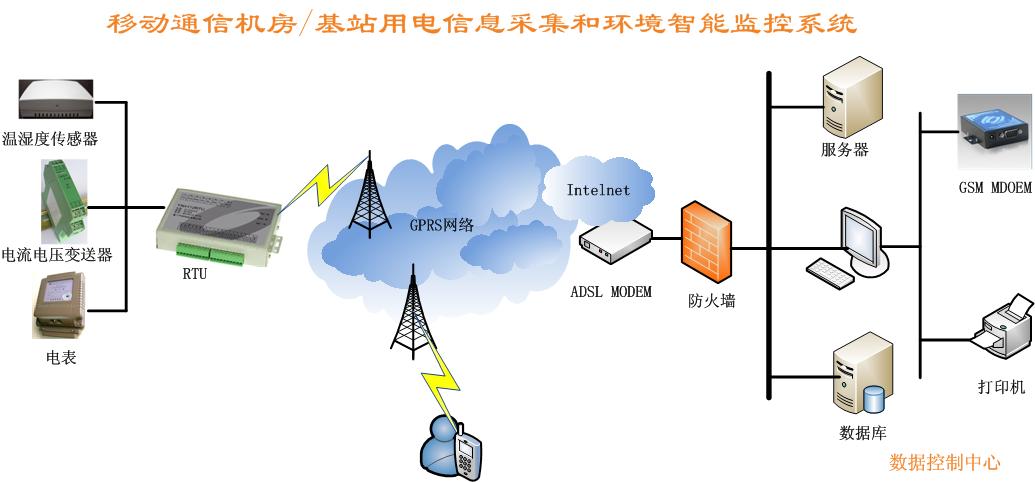

移動通訊機房/基站用電信息收集和環境智能監控系統有上位機中間辦理軟件和無線遠程收集監控設備兩大有些。

三、 宇能YN4000系列無線遠程收集監控設備在系統中的使用

1、YN4000系列 GPRS RTU的功用特色

• 裝備多種接口資本，包含模擬信號收集、開關量輸入、輸出、脈沖信號輸入等；
• 支撐一路RS232/RS485方法的用戶數據接口，可接入電表、PLC等各種設備；
• 具備一起GPRS通訊、短信告警、短信操控的功用
• 內置大容量FLASH存儲器，數據自動記載，支撐前史數據檢索；
• 收集傳輸操控一體化，提高了系統牢靠性，下降了本錢；
• 采用工業級超低功耗高性能的嵌入式處理器；
• 用戶能夠編程的量程變換和報警上下限設定；
• 內設工業時鐘，準確計時；
• 自動守時上報和事情觸發上報功用；
• 板載GSM/GPRS傳輸模塊，便利用戶挑選GSM、GPRS組網方法；
• 供給用戶設置軟件，開放式接口，便利與組態軟件及其它軟件銜接；
• 工業級規劃，穩定牢靠，堅固耐用；

2、YN4000系列GPRS RTU 在移動通訊機房/基站用電信息收集和環境智能監控系統中的使用

（1）基站用電信息收集監控

YN4000 GPRS RTU供給模擬量輸入接口，經過接入三相電壓變送器可對機房的三相電壓進行實時的監控，供給缺相、斷電、過壓、欠壓等報警功用；

當機房中含有485接口的電表時，YN4000 GPRS RTU供給規范485接口，并采用電表通訊規約《DL/T645-1997/2007》對機房的電表實時收集計算，當機房中的電表為一般脈沖表時，YN4000 GPRS RTU供給脈沖量輸入端對電量進行實時收集，監控中間能夠挑選電表數據守時上載、遠程召測，守時存儲等多種方法收集基站用電信息，一起YN4000 GPRS RTU還能夠經過手機短信向相關人員發送機房反常報警信息。

（2） 實時監測基站設備運轉環境信息

YN4000 GPRS RTU還能夠直接接入溫濕度傳感器，對機房的環境溫度、濕度進行實時監控，反常自動告警。

（3） 基站動力設備遠程操控

YN4000 GPRS RTU供給多路繼電器輸出，當基站用電出現反常需求開關電源或在溫度改變需求敞開或封閉空調時，監控中間可遠程進行無線操控。保護人員不用親臨基站現場就能夠處理疑問，極大提高了作業效率。

四、主站中間辦理軟件

可完成無線遠程監控設備的運轉數據顯現、告警和記載、數據查詢、圖形曲線剖析、參數設置、設備資料和人員辦理、報表計算、系統權限設置等功用。并將一些重要的前史數據進行存儲。真實完成對機房遙測、遙信、遙控、遙調的辦理功用，為機房高效的辦理和安全運營供給有力的保證。

主站監控系統功用：

1運轉監督功用

1.1運轉工況監督功用

1.2毛病監督、報警功用

1.3前史數據記載

1.4通訊狀況監督

2系統運轉辦理功用

2.1值班辦理

2.2操作時間表辦理

2.3終端數據庫辦理

3計算功用

4設備查詢功用

5設備操控功用
